[ADP] 분산데이터 저장기술 - 분산파일시스템

분산데이터 저장기술

• 분산파일시스템
• 클러스터
• 데이터베이스
• NoSQL

---



1. 구글파일시스템(GFS, Google FIle System)

• 파일을 고정된 크기(64mb)의 chunk들로 나누고, 각 chunk에 대한 여러 개의 복제본과 chunk를 청크서버에 분산 및 저장
• chunk는 마스터에 의해 생성/삭제 될 수 있으며, 유일한 식별자에 의해 구별됨

1) GFS 설계의 가정

• 저가형 서버로 구성된 환경으로 서버의 고장이 빈번히 발생 할 수 있다고 가정
• 대부분 파일은 대용량이라고 가정하고 효과적으로 관리할 수 있는 방법 요구됨
• 파일에 대한 쓰기 연산은 주로 순차적으로 이루어짐
• 낮은 응답지연시간보다 높은 처리율이 더 중요

---

2) GFS의 구성요소

• Client
  • 파일에 대한 읽기/쓰기 동작을 요청하는 애플리케이션
  • 파일 시스템 인터페이스와 유사한 자체 인터페이스를 지원
  • 여러 클라이언트에서 원자적인 데이터추가연산을 지원하기 위한 인터페이스 지원
• Master
  • 단일마스터구조로 파일시스템의 이름공간, 파일과 chunk의 매핑정보 등에 해당하는 모든 메타데이터를 메모리상에서 관리
  • 하나의 chunk 서버를 primary로 지정하여 복제본의 갱신 연산을 일관되게 처리할 수 있도록 보장
  • chunk들의 상태에 따라 chunk를 재복제하거나 재분산하는 것과 같은 회복동작 수행
• Chunk Server
  • 로컬디스크에 chunk를 저장 및 관리하면서 클라이언트로부터의 chunk입출력 요청 처리
  • heartbeat 메시지를 통해 청크서버의 상태에 대한 정보를 주기적으로 마스터에 전달

---

2. 하둡 분산 파일시스템 (HDFS, hadoop Distributed File System)

• Apache Nutch 웹 검색 엔진의 파일 시스템으로 개발됨
• GFS의 마스터와 유사한 하나의 Name node와 GFS의 Chunk server와 유사한 다수의 DataNode로 구성됨
• 파일데이터는 Block(Chunk)단위로 나뉘어 여러 DataNode에 분산/복제/저장됨
• 기본적으로 파일은 한번 쓰이면 변경되지 않는다고 가정
  (2.0 알파버전부터는 저장됨 파일에 append가 가능)
• 순차적 스트리밍 방식
• 배치작업에 적합하도록 설계
• 낮은 데이터 접근 지연시간보다 높은 데이터 처리량에 중점
• Client, NameNode, DataNode 간의 통신을 위하여 TCP/IP 네트워크상에서 RPC(Remote Procedure Call)사용

---

1) HDFS의 구성요소

• NameNode
  • HDFS상 모든 메타데이터를 관리하며 마스터/슬레이브 구조에서 마스터의 역할
  • 파일이 어떤 형태의 block단위로 나누어져 있고, 어떤 node에 특정 block이 있는지 등 시스템 전반의 상태 모니터링
  • 데이터를 저장하거나 매플리케이션을 실행하는 작업은 수행안함
  • 클라이언트로부터 파일접근 요청처리
• DataNode
  • GDFS의 SalveNode
  • 클라이언트로부터 데이터 입출력요청 처리
  • 데이터 유실방지를 위한 block을 3중 복제하여 저장
  • block을 저장할 떄 해당 block에 대한 파일의 checksum정보를 별도로 저장
  • 주기적으로 datanode 상태를 나타내는 heartbeat와 자신이 관리하는 block의 목록인 blockreport를 NameNode에 전송
• 보조네임노드
  • HDFS상태 모니터링 보조
  • 주기적으로 NameNode의 파일시스템 이미지를 SnapShot해 생성

HDFS 파일저장 과정

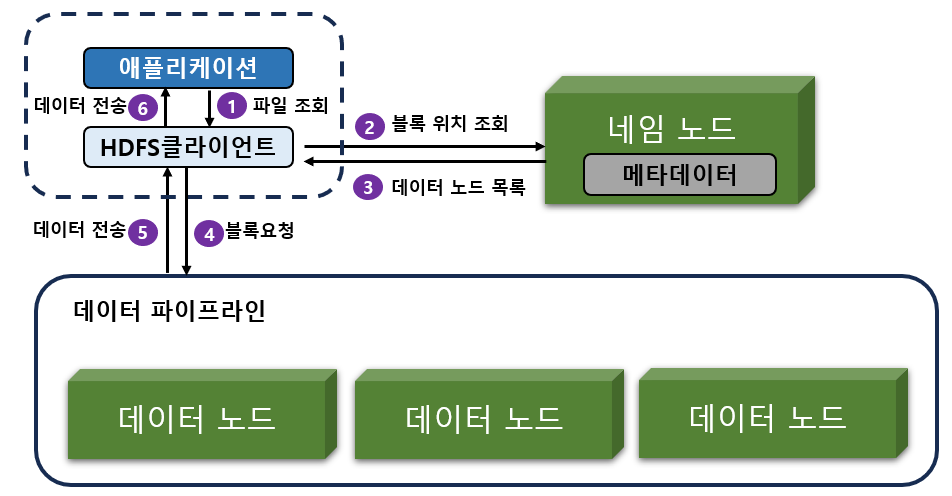

HDFS 파일읽기 과정

---

3. 러스터(Luster)

• Cluster File System Inc.에서 개발한 객체 기반의 클러스터 파일시스템
• 고속네트워크로 연결된 클라이언트 파일시스템, 메타데이터 서버, 객체저장서버들로 구성됨
• 계측화된 모듈구조로 TCP/IP, Infiniband, Myrinet과 같은 네트워크를 지원

---

1) 구성요소

• Client File System
  • Linux VFS(Virtual FIle System)에서 설치할 수 있는 파일 시스템
  • 메타데이터 서버와 객체 저장 서버들과 통신하면서 클라이언트 응용에 파일시스템인터페이스 제공
• 메타데이터 서버
  • 파일시스템의 이름공간과 파일에 대한 메타에이터 관리
• 객체저장서버
  • 파일데이터를 저장하고, 클라이언트로부터 객체 입출력 요청 처리
  • 데이터는 세그먼트라는 작은 데이터 단위로 분할해서 복수의 디스크 장치에 분산시키는 기술인 '스트라이핑 방식'으로 분산 및 저장
•

---

2) 구동방식

• 유닉스 시맨틱을 제공하면서 파일 메타데이터에 대해서는 WirteBack Cache를 지원
• 클라이언트에서 메타데이터 변경에 대한 갱신 레코드를 생성하고 나중에 메타데이터 서버에 전달
• 데타데이터 서버는 전달된 갱신 레코드를 재수행하여 변경된 메타데이터 반영
• 파일의 메타데이터와 파일 데이터에 대한 동시성 제어를 위해 별도의 잠금을 사용
• 클라이언트와 메타데이터 서버 간의 네트워크 트래픽을 최소화하기 위하여 메타데이터에 대한 잠금 요청 시에 메타데이터 접근 의도를 같이 전달하는 intent 기반 잠금 프로토콜 사용

---

4. 파일시스템 비교

구분	GFS	하둡 DFS	러스터
Open SOurce	O	O	O
Chenk Based	O	O	X
Support Replication	O	O	X
Multiple metadata server supported	X	X	X
Locks used to maintain atomicity	O	O	O
Uses a DB for storing metadata	X	X	X
Adding nodes without shutting down the system	O	O	O
POSIX support	X	X	O
Supports file modification	X	X	O
